自動取樣機

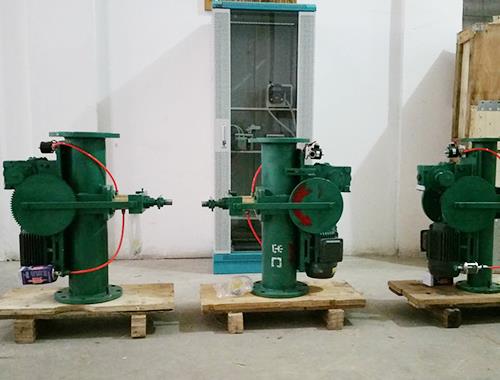

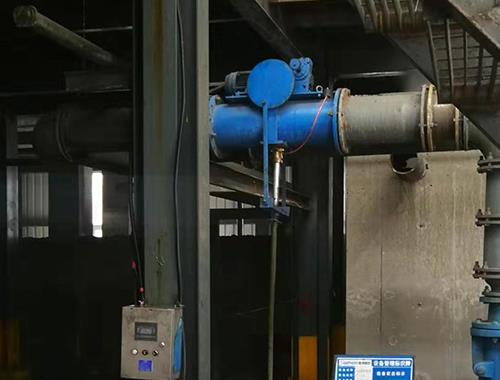

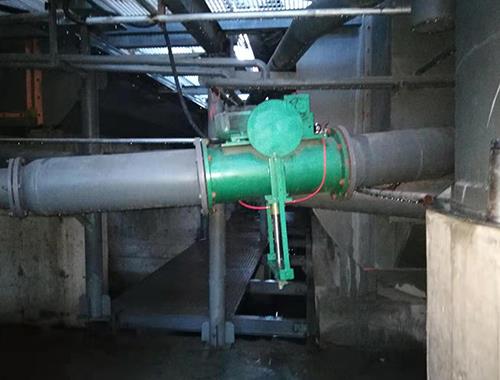

       YGL-8型礦漿自動取樣機是安裝在介質管道上，通過取樣管垂直截取一定代表性的樣品供化學分析用的一種新型管道取樣裝置。它可取代人工手工取樣，提高取樣的穩定性，均勻性和可靠性，降低了勞動強度，提高了分析檢測準確性和自動化程度，優化了生產條件；該產品結構新穎，設計合理，性能可靠，安裝方便，操作簡單，技術先進，運行平穩可靠。通過取樣機實現自動化控制取樣點，智能化隨即取樣，避免了人為因素的干擾；滿足了區域工作代表性、及時性、準確性的要求。該取樣機采用管道安裝，不需要任何高差，對礦漿無任何落差損失。電器部分采用了光電隔離設計，和微電腦程序自動控制技術，啟動與停止時間準確，并設有完善的保護措施。該取樣機是由鋼制殼體，不銹鋼取樣管，調節管，錫青銅導向器，電機，減速機，機械傳動系統，微電腦智能控制器等部分組成的全自動取樣設備，在正常工作不取樣狀態下，由智能控制器控制取樣管處于殼體下方導向器的密封膠套內。當達到設定的取樣時間時，智能控制器發出運轉指令，電機運轉，通過機械傳動系統，帶動導向器使取樣管勻速上升，取樣管入口自動打開，開始在垂直方位取樣，取樣完成后，由智能控制器發出停止指令，使取樣管停止在無礦漿磨損的關閉狀態。

一、型號說明

       YGL-DN DN：*** 管道內徑（毫米）按照設計要求。

二、工藝及技術條件

       安裝角度0度--60度，電機工作電壓AC380V，功率0.55-0.75KW，控制器工作電壓AC220V。

三、設備技術指標：

       1.取樣機殼體采用厚度無縫鋼管制造（可根據用戶要求襯膠）運行壽命6年以上。

       2.取樣機安裝的法蘭符合國際GB811-59；工作壓力為1.0MPa。

       3.取樣機使用元件及材質為：電機：Y80M-4-4；管道：厚壁無縫管道；取樣管：1Cr18Ni9；導向管：QSn4-4-4；其它部件：鋼件。

四、設備技術特點

       1.取樣精度高，取樣量任意可調；

       2.管道安裝，不需要任何高差，對礦漿無任何損失；

       3.間歇運行，故障率低
