浮選機液位自動控制

       YG-LC-PLC型礦漿液位測控設備是我公司開發生產的新型浮選機液位測控系統，該系統由YG-LC-06型專用液位檢測裝置、CPU控制器及執行機構組成。該設備專用于浮選機礦漿液位自動測量和控制，也可應用于選煤、化工、造紙、廢水處理等生產過程中液位的檢測和控制。在浮選過程中，維持浮選機液位的穩定，有利于控制泡膜層的刮出量，對保證各段浮選精尾指標，提高浮選效率具有十分重要的意義。

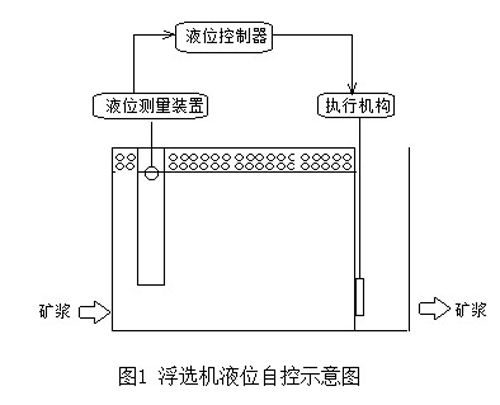

       浮選機液位自動控制設備如圖1 所示，它由專用液位測量裝置、液位控制器和執行機構三部分組成，液位控制器以液位測量裝置檢測到的液位值與需要的液位設定值為依據，對排礦執行機構進行控制，從而實現浮選機液位的自動調節；實現浮選機液位相對恒定。電動執行機構帶有手動操作手柄，當系統出現故障時可以手動開關電動執行機構手動控制浮選機的排礦量。

       液位測量裝置是由液位測量儀表、測量筒、導向裝置、清洗裝置、套管等部分組成。它能有效排除泡沫層的影響，測量到實際礦漿的液位值，并將其變成4~20mA 信號送給液位控制器。該裝置具有自動清洗功能，大大減低礦漿附著到測量裝置上對液位測量的影響。

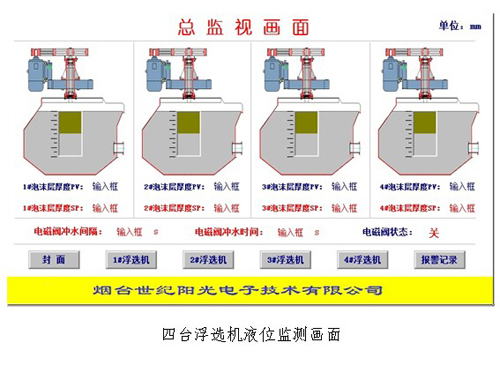

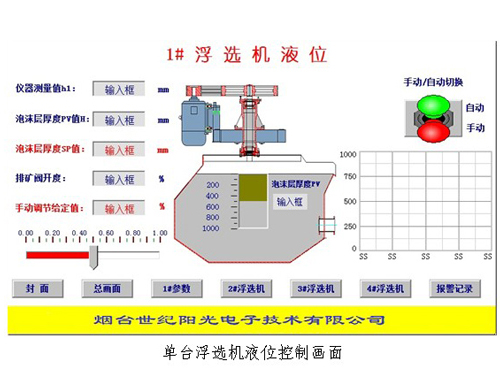

       液位控制器由CPU、觸摸屏、以及信號處理模塊組成。它接收液位測量裝置送來的信號，并根據設定值經智能計算輸出控制信號，控制電動執行機構運行。
